Lắp Đặt Đường Điện Dân Dụng & Công Nghiệp TPHCM – Đạt Chuẩn TCVN – Bảo Hành 5 Năm

Hệ thống điện là “huyết mạch” của mọi công trình xây dựng, từ nhà ở dân dụng đến các nhà máy công nghiệp quy mô lớn. Một hệ thống điện được thiết kế và thi công đúng chuẩn không chỉ đảm bảo an toàn tuyệt đối cho người sử dụng mà còn mang lại hiệu quả vận hành tối ưu và tiết kiệm chi phí trong suốt vòng đời công trình.

SỬA NHÀ SÀI GÒN 247 tự hào là đơn vị hàng đầu tại TP.HCM chuyên cung cấp dịch vụ lắp đặt đường điện dân dụng và công nghiệp với 8 năm kinh nghiệm và hơn 1.500 dự án hoàn thành thành công. Đội ngũ kỹ sư và thợ kỹ thuật của chúng tôi đều được chứng nhận chuyên môn theo tiêu chuẩn quốc gia, tuân thủ nghiêm ngặt TCVN 3244:2020, TCVN 9207:2012 và các quy chuẩn quốc tế IEC 60364.

Với phương châm “Thi công chuẩn – An toàn tuyệt đối – Vận hành bền vững”, chúng tôi cam kết mang đến cho khách hàng những giải pháp điện toàn diện, từ thiết kế, thi công đến bảo trì, đảm bảo hệ thống hoạt động ổn định trong 20-25 năm.

1. Phân Loại Hệ Thống Điện Theo Ứng Dụng

1.1 Hệ Thống Điện Dân Dụng (220V/380V)

Điện nhà ở cá nhân
Phục vụ các hộ gia đình với công suất từ 5-15kW, bao gồm hệ thống chiếu sáng, ổ cắm điện, điều hòa không khí, và các thiết bị gia dụng. Sử dụng điện áp 220V đơn pha cho thiết bị nhỏ và 380V ba pha cho máy điều hòa công suất lớn, máy bơm nước.

Công trình dân sự
Trường học, bệnh viện, văn phòng với công suất 20-200kW. Yêu cầu cao về độ tin cậy và an toàn, có hệ thống nguồn dự phòng UPS/Generator cho các thiết bị quan trọng. Tuân thủ nghiêm ngặt các quy định về phòng cháy chữa cháy và an toàn lao động.

Cơ sở kinh doanh
Cửa hàng, nhà hàng, khách sạn với yêu cầu thẩm mỹ cao và vận hành linh hoạt. Hệ thống điện phải đảm bảo không gian đẹp, ít ảnh hưởng đến nội thất, có khả năng điều chỉnh linh hoạt theo nhu cầu sử dụng.

1.2 Hệ Thống Điện Công Nghiệp (380V/660V/6kV)

Nhà máy sản xuất
Công suất từ 500kW đến 50MW, sử dụng điện ba pha 380V/660V cho máy móc sản xuất và 6kV/22kV cho động cơ công suất lớn. Yêu cầu độ ổn định cao, hệ số cos φ >0.9, và tổn thất điện áp <5% để đảm bảo chất lượng sản phẩm.

Khu công nghiệp
Hạ tầng điện cho cả khu vực, bao gồm trạm biến áp trung tâm, lưới phân phối 22kV/380V, và hệ thống chiếu sáng đường nội khu. Thiết kế theo mô hình vòng khép kín để đảm bảo không gián đoạn khi có sự cố.

Cơ sở hạ tầng đặc biệt
Trạm bơm nước, trạm xử lý nước thải, data center với yêu cầu độ tin cậy 99.99%. Sử dụng hệ thống nguồn kép, máy phát điện dự phòng, và UPS công nghiệp để đảm bảo hoạt động liên tục 24/7.

1.3 Hệ Thống Điện Đặc Biệt

Hệ thống năng lượng tái tạo
Điện mặt trời hòa lưới và độc lập, điện gió nhỏ. Sử dụng inverter chất lượng cao, hệ thống giám sát thông minh, và pin lưu trữ LiFePO4 cho các ứng dụng off-grid.

Hệ thống điện thông minh
Tích hợp IoT, điều khiển từ xa, AI tối ưu năng lượng. Cho phép giám sát và điều khiển toàn bộ hệ thống qua smartphone hoặc web dashboard, tự động tối ưu tiêu thụ điện theo thời gian thực.

2. Quy Trình Thi Công 8 Bước Chuẩn Quốc Tế

Bước 1: Khảo Sát & Thiết Kế Kỹ Thuật Chuyên Sâu

Đội ngũ chuyên gia đầu ngành
Kỹ sư điện có chứng chỉ Bậc 4/7 và kinh nghiệm >5 năm sẽ đến khảo sát tận nơi trong vòng 30 phút sau khi nhận cuộc gọi. Sử dụng các thiết bị đo chuyên dụng như máy đo điện trở đất Fluke 1625, máy đo công suất Hioki PW3198 để có dữ liệu chính xác.

Phân tích nhu cầu chi tiết

• Đo đạc tổng công suất tải hiện tại và dự kiến mở rộng

• Tính toán dòng điện định mức cho từng nhánh mạch

• Đánh giá chất lượng nguồn điện hiện tại (điện áp, tần số, THD)

• Xác định hệ số đồng thời và hệ số nhu cầu thực tế

Thiết kế sơ đồ kỹ thuật
Sử dụng phần mềm AutoCAD Electrical và ETAP để thiết kế:

• Sơ đồ đơn tuyến (Single Line Diagram) theo TCVN 3244:2020

• Sơ đồ nguyên lý chi tiết từng mạch

• Bản vẽ bố trí thiết bị và đường dây

• Tính toán ngắn mạch và phối hợp bảo vệ

Bước 2: Lập Dự Toán Minh Bạch & Ký Hợp Đồng

Báo giá chi tiết từng hạng mục

Tiến độ thi công cam kết

• Công trình dân dụng: 5-15 ngày làm việc

• Nhà xưởng nhỏ: 15-30 ngày

• Dự án công nghiệp: 30-90 ngày tùy quy mô

Điều khoản bảo hành rõ ràng

• 60 tháng cho toàn bộ hệ thống điện

• 24/7 hỗ trợ sự cố khẩn cấp

• Miễn phí thay thế thiết bị lỗi do thi công

• Bảo hiểm 10 tỷ đồng trách nhiệm nghề nghiệp

Bước 3: Chuẩn Bị Vật Tư Chính Hãng 100%

Dây điện tiêu chuẩn cao

• Cadivi, Tran Phu Cable: Tiêu chuẩn IEC 60502, chứng nhận QTHT

• Lõi đồng nguyên chất 99.9%: Điện trở suất thấp, dẫn điện tốt

• Cách điện XLPE/PVC: Chịu nhiệt 90°C, tuổi thọ 25 năm

• Màn chắn đồng: Chống nhiễu điện từ (EMI/EMC)

Thiết bị bảo vệ hàng đầu

• Schneider Electric: C60N, iC60N, Acti9 series

• ABB System: S200, S800, Tmax series

• Siemens: 5SL, 5SY, 3VA series

• Chứng nhận: CE, UL, CCC, đầy đủ CO-CQ

Tủ điện & phụ kiện

• Sino Electric: Thép cán nguội 1.5-2.0mm

• Cấp bảo vệ: IP40 (trong nhà), IP54 (ngoài trời)

• Thanh đồng: 12x4mm, chịu dòng 100A/cm²

• Khóa bảo mật: 3 điểm khóa, chống phá

Bước 4: Thi Công Lắp Đặt Chuyên Nghiệp

Đội thợ có chứng chỉ

• 100% thợ điện có chứng chỉ bậc 4/7

• Kinh nghiệm trung bình: >6 năm trong ngành

• Đào tạo thường xuyên: Cập nhật TCVN mới nhất

• Bảo hộ lao động: Đầy đủ theo quy định ATLĐ

Kỹ thuật thi công chuẩn

• Đi dây theo thiết kế: Âm tường, trên máng cáp, ngầm đất

• Khoảng cách an toàn: ≥10mm với kết cấu, ≥200mm với đường nước/gas

• Bán kính uốn tối thiểu: 6 lần đường kính ngoài cáp

• Kéo căng đúng lực: <1000N cho cáp đồng, <800N cho cáp nhôm

Lắp đặt tủ điện chuẩn

• Độ cao lắp đặt: 1.4-1.8m từ mặt sàn

• Khoảng trống vận hành: ≥800mm phía trước, ≥600mm hai bên

• Thông gió tự nhiên: Lỗ thông gió trên/dưới, diện tích ≥10% mặt trước

• Tiếp địa riêng: Cọc đồng Φ20×2.4m, R≤4Ω

Bước 5: Kiểm Tra Cách Điện & An Toàn Điện

Đo điện trở cách điện
Sử dụng Megohm meter Fluke 1587 đo ở điện áp 1000V DC:

• Mạch 230V: Cách điện ≥0.5MΩ

• Mạch 400V: Cách điện ≥1.0MΩ

• Thiết bị động lực: Cách điện ≥2.0MΩ

Test thiết bị bảo vệ

• CB/MCB: Thời gian cắt ≤0.1s ở dòng 5In

• ELCB/RCD: Thời gian cắt ≤30ms ở dòng rò 30mA

• Pha sequence: Đúng thứ tự R-S-T (đỏ-vàng-xanh)

• Điện áp pha: Sai lệch ≤2% giữa các pha

Bước 6: Chạy Thử & Điều Chỉnh Hệ Thống

Test tải dần

• 25% tải: Kiểm tra không tải, đo điện áp từng nhánh

• 50% tải: Đo dòng điện, nhiệt độ thiết bị

• 75% tải: Kiểm tra độ rung, tiếng ồn bất thường

• 100% tải: Vận hành liên tục 4 giờ, ghi nhận thông số

Đo các thông số vận hành

• Điện áp: Biến động ≤±5% giá trị định mức

• Tần số: 50Hz ±0.5Hz

• Hệ số công suất: cos φ ≥0.85 (khuyến nghị ≥0.9)

• THD: ≤5% cho điện áp, ≤8% cho dòng điện

Bước 7: Nghiệm Thu & Bàn Giao Hoàn Chỉnh

Biên bản kỹ thuật chi tiết

• Chữ ký: Kỹ sư giám sát, đại diện khách hàng

• Đo đạc thực tế: Điện trở cách điện, tiếp địa, tải thử

• So sánh thiết kế: Xác nhận đúng bản vẽ approved

• Danh mục thiết bị: Model, serial number, nguồn gốc

Hồ sơ hoàn công

• Bản vẽ as-built: Cập nhật những thay đổi trong thi công

• Test report: Kết quả đo cách điện, tiếp địa chi tiết

• Certificate: Chứng nhận chất lượng thiết bị

• Manual: Hướng dẫn vận hành, bảo trì

Bước 8: Bảo Trì Định Kỳ Chuyên Nghiệp

Lịch kiểm tra 6 tháng/lần

• Vệ sinh tủ điện: Loại bỏ bụi bẩn, côn trùng

• Siết chặt kết nối: Kiểm tra nhiệt độ điểm nối

• Đo cách điện: Phát hiện sớm dấu hiệu hư hỏng

• Test bảo vệ: Đảm bảo CB/ELCB hoạt động đúng

Báo cáo định kỳ

• Tình trạng hệ thống: Đánh giá tổng thể

• Khuyến nghị: Nâng cấp, thay thế thiết bị

• Kế hoạch bảo trì: Lịch trình cho 6 tháng tới

• Chi phí dự kiến: Minh bạch cho mọi hạng mục

3. Các Hạng Mục Thi Công Chuyên Sâu

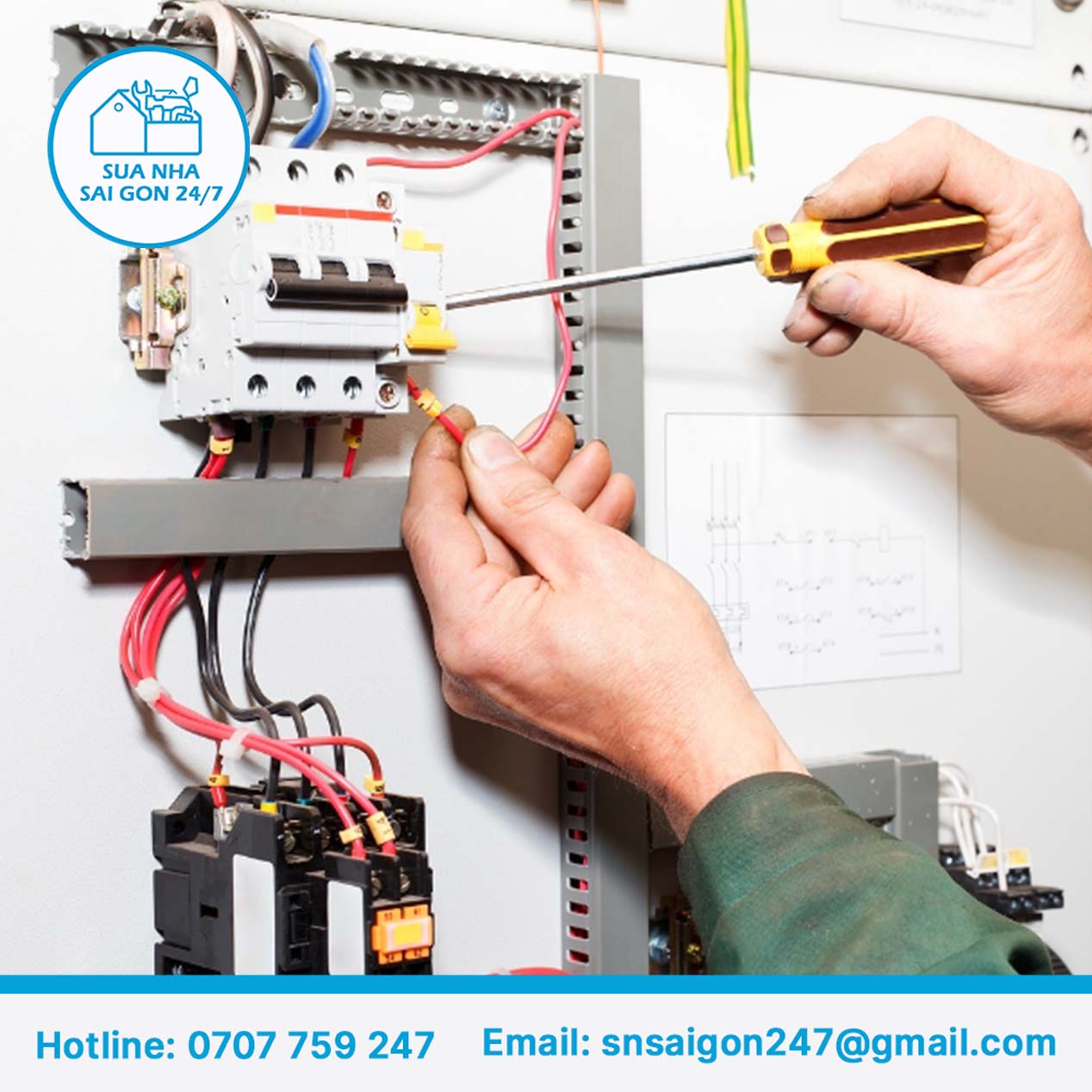

3.1 Lắp Đặt Tủ Điện Phân Phối Chuẩn Quốc Tế

Đặc điểm kỹ thuật vượt trội:

• Thanh đồng chính: 12x4mm chịu dòng 100A/cm², mạ thiếc chống oxy hóa

• Hệ thống thông gió: Tự nhiên hoặc cưỡng bức với quạt Rittal/Stego

• Khóa bảo mật: 3 điểm khóa, cylinder lock chống phá đục

• Đèn chiếu sáng: LED 24V DC, tự động bật khi mở cửa

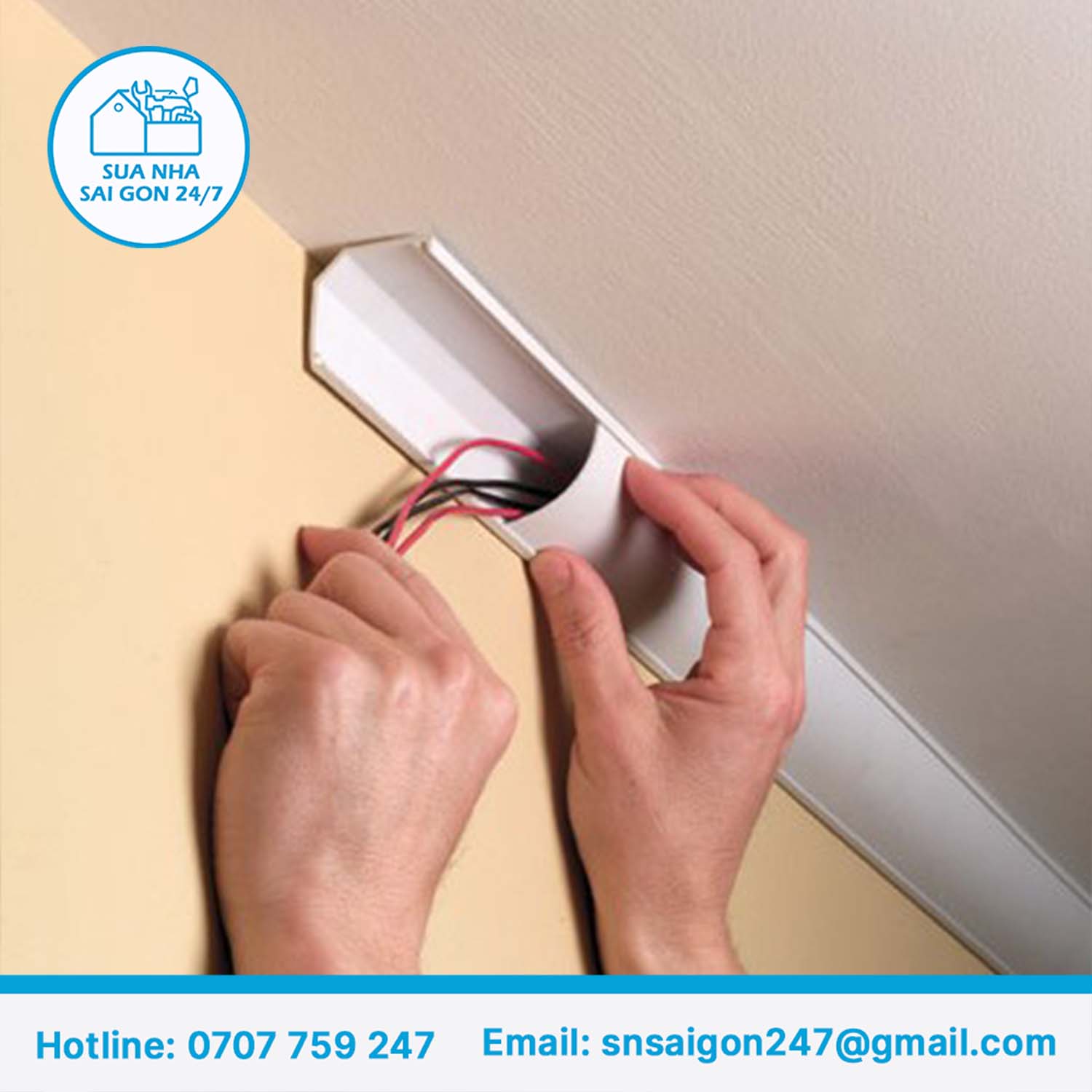

3.2 Hệ Thống Đi Dây Điện Đa Dạng

Dây âm tường – Giải pháp thẩm mỹ
Phù hợp cho nhà ở, văn phòng với yêu cầu thẩm mỹ cao. Dây điện được luồn trong ống PVC/HDPE đặt trong rãnh tường, sau đó trám kín bằng vữa xi măng. Ưu điểm: Tiết kiệm không gian, đẹp mắt. Nhược điểm: Khó sửa chữa, cần phá tường khi thay dây.

Máng cáp thang – Tiêu chuẩn công nghiệp
Sử dụng cho nhà xưởng, trung tâm dữ liệu. Máng được chế tạo từ thép mạ kẽm nóng dày 2-3mm, có nắp đậy và hệ thống chia ngăn. Ưu điểm: Tản nhiệt tốt, dễ bảo trì, mở rộng. Nhược điểm: Chi phí cao hơn, cần không gian lắp đặt.

Ống luồn ngầm – Độ bền cao
Dành cho đường dây chính, khu vực có nguy cơ cháy nổ. Sử dụng ống HDPE hoặc ống thép luồn dây chôn ngầm trong đất hoặc sàn bê tông. Ưu điểm: An toàn tuyệt đối, tuổi thọ >50 năm. Nhược điểm: Thi công phức tạp, chi phí đầu tư cao.

3.3 Hệ Thống Tiếp Địa & Chống Sét Hiện Đại

Tiếp địa an toàn

• Cọc đồng nguyên chất: Φ20mm x 2.4m, độ dẫn điện cao

• Hóa chất giảm điện trở: GEM (Ground Enhancement Material) của Erico

• Đo kiểm định kỳ: 6 tháng/lần, đảm bảo R≤4Ω cho dân dụng, R≤1Ω cho công nghiệp

Chống sét vượt trội

• Cột thu sét Franklin: Bán kính bảo vệ theo công thức tính toán

• Van chống sét: MOV 20kA/40kA của Citel/Dehn

• Dây dẫn xuống: Dây đồng trần 70mm² hoặc dây thép mạ kẽm

4. Case Study: Nhà Máy Dệt May Tân Thuận – Quận 7

Thông Tin Dự Án Chi Tiết

Nhà Máy Dệt May Tân Thuận là một trong những dự án điển hình mà SỬA NHÀ SÀI GÒN 247 đã triển khai thành công, thể hiện rõ năng lực kỹ thuật và kinh nghiệm thực tế của đội ngũ.

Thông số kỹ thuật:

• Quy mô: Nhà máy 3 tầng, diện tích 5.000m²

• Tổng công suất: 2.500kVA, điện 3 pha 380V/220V

• Thiết bị chính: 120 máy dệt kim, 80 máy may công nghiệp

• Thời gian thi công: 60 ngày làm việc

• Tổng đầu tư: 2.8 tỷ đồng

Thách Thức Kỹ Thuật Đặc Biệt

Yêu cầu ổn định điện áp cao
Máy dệt kim nhạy cảm với biến động điện áp, chỉ cho phép sai lệch ±2%. Biến động lớn hơn sẽ làm hỏng sản phẩm và có thể gây hỏng động cơ servo.

Môi trường làm việc khắc nghiệt
Nhà máy dệt may có nhiều bụi sợi, độ ẩm cao (70-80%), và nhiệt độ cao (35-40°C). Điều này đòi hỏi thiết bị điện phải có cấp bảo vệ cao và khả năng tản nhiệt tốt.

Không được gián đoạn sản xuất
Đơn hàng xuất khẩu có deadline nghiêm ngặt, không cho phép dừng máy trong quá trình thi công. Phải thi công từng giai đoạn và cắt điện tối thiểu.

Giải Pháp Kỹ Thuật Triển Khai

Hệ thống biến áp ổn định

• Máy biến áp Schneider 2.500kVA: Trang bị bộ điều áp tự động OLTC (On-Load Tap Changer)

• Độ chính xác: ±1% điện áp đầu ra trong mọi điều kiện tải

• Tản nhiệt: Dầu khoáng Shell Diala S4 ZX-I, quạt làm mát cưỡng bức

Hệ thống UPS công nghiệp

• UPS Schneider Galaxy 200kVA: Bảo vệ hệ thống điều khiển PLC

• Thời gian dự phòng: 30 phút cho shutdown an toàn

• Pin: VRLA 12V-200Ah x 32 cell, tuổi thọ 10 năm

Tủ điện chống bụi IP54

• Vỏ thép dày 2.0mm: Sơn epoxy chống ăn mòn

• Hệ thống lọc khí: Filter G4, thay 3 tháng/lần

• Điều hòa tủ điện: Rittal 2kW, duy trì 25°C ±2°C

Hệ thống giám sát SCADA

• Software: Wonderware InTouch + Schneider PowerLogic

• Monitoring: Điện áp, dòng điện, công suất, nhiệt độ real-time

• Alarm: SMS/Email cảnh báo khi có bất thường

Kết Quả Đạt Được Vượt Kỳ Vọng

An toàn điện tuyệt đối

• Zero tai nạn điện trong 3 năm vận hành

• 100% đạt tiêu chuẩn an toàn lao động

• Kiểm định PCCC: Đạt cấp A về an toàn điện

Hiệu quả vận hành

• Giảm 15% tổn thất điện năng nhờ hệ số cos φ = 0.95

• Tăng 12% năng suất sản xuất do ổn định điện áp

• 99.8% thời gian hoạt động (chỉ 17 giờ downtime/năm)

Tiết kiệm chi phí

• Giảm 25% chi phí bảo trì so với hệ thống cũ

• Hoàn vốn trong 18 tháng nhờ tiết kiệm điện và tăng năng suất

• Giảm 40% thời gian xử lý sự cố nhờ hệ thống giám sát

Phản hồi khách hàng:
“Hệ thống điện do SỬA NHÀ SÀI GÒN 247 thiết kế và thi công đã vượt xa mong đợi của chúng tôi. Không chỉ đảm bảo vận hành ổn định mà còn giúp tiết kiệm đáng kể chi phí điện. Đặc biệt, dịch vụ bảo trì định kỳ rất chu đáo và chuyên nghiệp.”
– Ông Trần Minh Khoa, Giám đốc Nhà máy Dệt May Tân Thuận

5. Bảng Giá Dịch Vụ 2025

5.1 Bảng Giá Chi Tiết Theo Hạng Mục

5.2 Gói Dịch Vụ Trọn Gói

Gói Nhà Ở Cơ Bản (80-120m²)

• Tủ điện 12 way + 15 CB/ELCB

• 25 ổ cắm + 20 công tắc

• 50m dây điện + ống luồn

• Giá: 8.500.000đ (tiết kiệm 15%)

Gói Biệt Thự Cao Cấp (200-300m²)

• Tủ điện 24 way + hệ thống phụ

• 40 ổ cắm + 35 công tắc

• Hệ thống tiếp địa hoàn chỉnh

• Giá: 18.500.000đ (tiết kiệm 20%)

Gói Nhà Xưởng (500-1000m²)

• Hệ thống phân phối 3 pha hoàn chỉnh

• Máng cáp + hệ thống chiếu sáng

• Tủ điện công nghiệp IP54

• Giá: Báo giá theo survey (tiết kiệm 25%)

5.3 Chính Sách Ưu Đãi Đặc Biệt

Miễn phí 100%:

• Khảo sát và thiết kế kỹ thuật chi tiết

• Vận chuyển thiết bị trong bán kính 15km

• Kiểm tra nghiệm thu bằng thiết bị chuyên dụng

• Hướng dẫn sử dụng và vận hành an toàn

Ưu đãi theo giá trị đơn hàng:

• 50-100 triệu: Giảm 5% + bảo trì miễn phí 1 năm

• 100-200 triệu: Giảm 8% + bảo trì miễn phí 2 năm

• >200 triệu: Giảm 12% + bảo trì miễn phí 3 năm

Chương trình đặc biệt:

• Khách hàng cũ: Giảm 10% mọi dịch vụ bổ sung

• Thanh toán trước 100%: Giảm thêm 3%

• Giới thiệu bạn bè: Thưởng 1-5 triệu tùy giá trị hợp đồng

6. Tiêu Chuẩn Kỹ Thuật Áp Dụng

6.1 Tiêu Chuẩn Việt Nam Bắt Buộc

TCVN 3244:2020 – Lắp đặt điện hạ áp
Quy định chi tiết về thiết kế, lắp đặt và vận hành hệ thống điện có điện áp ≤1000V AC hoặc ≤1500V DC. Bao gồm yêu cầu về an toàn người, bảo vệ thiết bị, và hiệu quả năng lượng.

TCVN 9207:2012 – Lắp đặt đường dẫn điện
Tiêu chuẩn này quy định các yêu cầu kỹ thuật về lắp đặt đường dẫn điện trong các công trình dân dụng và công nghiệp, bao gồm cách chọn tiết diện dây, khoảng cách an toàn.

TCVN 6012:2011 – Hệ thống tiếp địa
Quy định về thiết kế, lắp đặt và kiểm tra hệ thống tiếp địa bảo vệ, đảm bảo an toàn điện và bảo vệ thiết bị khỏi sét đánh.

QCVN 12:2012/BXD – Phòng cháy chữa cháy
Yêu cầu về hệ thống điện trong công trình xây dựng, đặc biệt là các biện pháp ngăn ngừa cháy nổ do nguyên nhân điện.

6.2 Tiêu Chuẩn Quốc Tế Tham Chiếu

IEC 60364 – Electrical installations of buildings
Tiêu chuẩn quốc tế về lắp đặt điện trong công trình, được áp dụng rộng rãi trên thế giới và là cơ sở cho nhiều tiêu chuẩn quốc gia.

IEEE 80-2013 – Guide for Safety in AC Substation Grounding
Hướng dẫn thiết kế hệ thống tiếp địa cho trạm biến áp và các cơ sở điện, đảm bảo an toàn cho người vận hành.

NFPA 70 (NEC) – National Electrical Code
Bộ quy tắc điện quốc gia của Mỹ, được coi là tiêu chuẩn vàng về an toàn điện trên thế giới.

IEC 60479 – Effects of current on human beings
Nghiên cứu về tác động của dòng điện lên cơ thể người, cơ sở khoa học để thiết kế các biện pháp bảo vệ.

7. Cam Kết Chất Lượng & An Toàn

7.1 Về Đội Ngũ & Thi Công

Đội ngũ chuyên nghiệp 100%

• 25 kỹ sư điện có bằng đại học chuyên ngành

• 50 thợ điện có chứng chỉ bậc 4/7 trở lên

• Đào tạo thường xuyên về TCVN và công nghệ mới

• Kinh nghiệm trung bình >8 năm trong ngành

Quy trình thi công chuẩn

• Tuân thủ 100% TCVN 3244:2020 và IEC 60364

• Sử dụng thiết bị đo kiểm chuyên dụng Fluke, Megger

• Bảo hộ lao động đầy đủ theo quy định ATLĐ

• Giám sát chất lượng 24/7 bởi kỹ sư trưởng

7.2 Về Bảo Hành & Hỗ Trợ

Bảo hành toàn diện

• 60 tháng cho toàn bộ hệ thống điện

• 120 tháng cho hệ thống tiếp địa

• 24/7 hotline hỗ trợ sự cố khẩn cấp

• Có mặt trong 2 giờ tại nội thành TPHCM

Dịch vụ sau bán hàng

• Bảo trì định kỳ 6 tháng/lần miễn phí 2 năm đầu

• Báo cáo định kỳ tình trạng hệ thống

• Tư vấn nâng cấp khi có công nghệ mới

• Hỗ trợ kỹ thuật trọn đời qua hotline

7.3 Về Bảo Hiểm & Pháp Lý

Bảo hiểm trách nhiệm

• 10 tỷ đồng bảo hiểm nghề nghiệp Bảo Việt

• 5 tỷ đồng bảo hiểm công trình xây dựng

• Bồi thường 100% thiệt hại do lỗi thi công

• Hỗ trợ pháp lý miễn phí khi có tranh chấp

Giấy tờ pháp lý đầy đủ

• Giấy phép kinh doanh lĩnh vực điện

• Chứng nhận ISO 9001:2015 quản lý chất lượng

• Chứng nhận năng lực thi công cấp II

• Giấy chứng nhận an toàn lao động

8. Khu Vực Phục Vụ & Thông Tin Liên Hệ

8.1 Phạm Vi Phục Vụ Toàn Diện

TP.HCM – Phục vụ 24/7:
Quận 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, Tân Bình, Tân Phú, Phú Nhuận, Bình Thạnh, Gò Vấp, Thủ Đức, Bình Tân, Hóc Môn, Củ Chi, Nhà Bè, Bình Chánh, Cần Giờ
